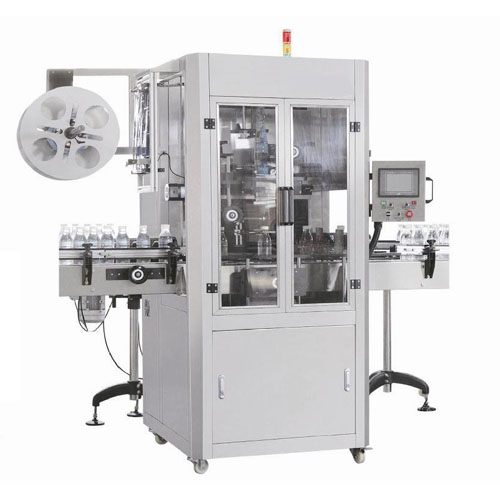

套标机部件说明及功能介绍
发布日期：2016-12-29
1、刀盘组:内置刀片，以行星配对于形式及偏转曲轴式钢体架设，对于收缩膜做裁切举措。
2、机台架：全机采用铝合金配合阳极处理及304不锈钢材料，用来支撑主机及固定输送带。
3、收缩炉：运用电热或者蒸汽的热能将套入瓶子的标签收缩匀称附贴于瓶子以上。
4、驱动组：采纳单组或者双组机构同步伺服电动机掌控，使收缩膜能固定尺寸输送。
5、分瓶螺杆：将入料套入瓶子以上，应用螺杆定距保送，使瓶子有等间隔开，以有利标签套入。
6、带瓶组：两侧同步转动，上下与夹瓶定位仅各一只手轮调动，目的使瓶子在保送时没有摇摆及有利套标签高度的设定。
7、中心柱：将标签膜料套入撑开，使膜料得以传递与裁切。
8、电眼架组：运用光线电眼传递信号，提供掌握系统做定尺寸保送，电眼位置上下调动，确定到盘内的刀片裁切地位。
9、毛刷组：利用橡胶将套入瓶子的标签刷打至定位。
10、刷下组：采用同步调整机构，将刷下两组传送轮调整至中心柱下方滚轮轻微接触，待标签通过时以较高转速将标签套入瓶子。
11、料架组：标签膜料的固定纸环可由5’’至10’’调整后设定，出料由一组输送滚轮减速马达压送供料。
12、输送带：使用变频器调整输送带速度，以适用于产能的速度相匹配。
13、照瓶电眼：监视瓶子至适当位置，输出讯号使主机自动套入卷标。
14、馈料组：由控制标签送料张力的馈料箱与标签转向定位的电眼架组上方的馈料架所组成，用以传送标签膜料。
15、人机界面：为本机控制中枢，各操作显示页区分为手动、自动、设定、异常显示等，另辅助几只旋钮，押钮用以操作套卷标作业
